Máy hàn điểm nhôm: Loại, tính năng và hướng dẫn lựa chọn

Được thúc đẩy bởi sự thúc đẩy toàn cầu về tính trung hòa carbon, nhu cầu về vật liệu nhẹ ngày càng trở nên cấp thiết trong các ngành công nghiệp như ô tô, hàng không vũ trụ và điện tử tiêu dùng. Hợp kim nhôm, với đặc tính vượt trội là mật độ thấp và độ bền cao, đã trở thành vật liệu quan trọng cho các bộ phận như khay pin xe năng lượng mới, cấu trúc thân xe và-khung điện thoại di động cao cấp.

Tuy nhiên, hàn nhôm có những thách thức đặc biệt trong sản xuất do tính dẫn nhiệt cao và điện trở cao của lớp oxit bề mặt. Là thiết bị cốt lõi để đạt được mối nối nhôm hiệu quả và đáng tin cậy, việc lựa chọn máy hàn điểm nhôm quyết định trực tiếp đến hiệu quả sản xuất và chất lượng sản phẩm cuối cùng.

Nhômmáy hàn điểmđược phân loại chủ yếu dựa trên loại nguồn điện và nguyên lý hoạt động. Mỗi loại được thiết kế để đáp ứng các yêu cầu ứng dụng cụ thể và cân nhắc về chi phí.

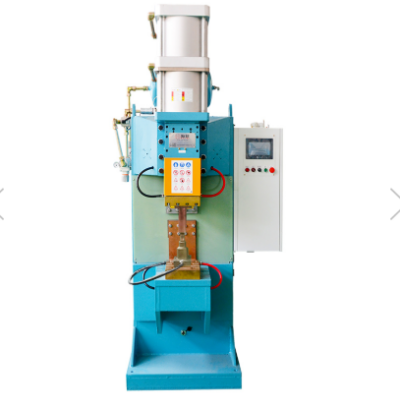

Máy hàn điểm dòng điện một chiều tần số trung bình (MFDC) đại diện cho công nghệ chủ đạo trong lĩnh vực hàn điểm hợp kim nhôm hiện nay. Nó sử dụng công nghệ biến tần trung bình 1-4kHz để chuyển đổi tần số nguồn AC thành đầu ra DC.

Ưu điểm chính và hỗ trợ dữ liệu:

• Loại bỏ hiệu ứng bề mặt và năng lượng tập trung: Đầu ra DC khắc phục hiệu quả hiệu ứng bề mặt xảy ra với nguồn điện xoay chiều khi hàn các tấm dày hoặc nhôm, cho phép dòng điện tập trung đồng đều hơn ở khu vực hàn. Mật độ dòng hàn có thể đạt tới 150 A/mm2.
• Chất lượng mối hàn và tỷ lệ chấp nhận: Do khả năng kiểm soát năng lượng chính xác, máy hàn điểm MFDC có thể tăng tỷ lệ chấp nhận mối hàn lên hơn 99,5% đối với các bộ phận quan trọng như khay ắc quy xe năng lượng mới. Khi hàn tab pin nguồn, tỷ lệ chấp nhận thậm chí có thể tăng từ 92% lên 99,99%.
• Phản hồi và điều khiển động: Được trang bị hệ thống điều khiển thích ứng, thời gian phản hồi động nhỏ hơn hoặc bằng 0,5 mili giây, cho phép điều khiển dạng sóng "Đa{1}}xung theo từng bước" để giải quyết hiệu quả vấn đề về lớp oxit bề mặt nhôm.
• Hiệu suất cao và tiết kiệm năng lượng: So với máy hàn AC truyền thống, công nghệ MFDC giảm đáng kể tổn thất máy biến áp, đạt mức tiết kiệm năng lượng khoảng 40%.

Máy hàn điểm phóng điện bằng tụ điện (CD) lưu trữ năng lượng trong tụ điện và giải phóng năng lượng ngay lập tức trong khoảng thời gian rất ngắn từ 5-10 mili giây, tạo ra dòng điện cực đại lên tới 80 kiloampe.

Ưu điểm chính và lĩnh vực ứng dụng:

• Nhiệt lượng đầu vào cực thấp: Dòng điện-tốc độ cao tức thời tập trung nhiệt trong thời gian tối thiểu, giảm thiểu Vùng ảnh hưởng nhiệt-(HAZ) và ngăn chặn hiệu quả sự biến dạng và mềm của nhôm do nhiệt lượng đầu vào quá mức.
• Hàn vật liệu siêu mỏng: Phương pháp này đặc biệt thích hợp cho việc nối chính xác lá nhôm siêu mỏng mỏng tới 0,2 mm, lưới kim loại và các bộ phận trong thiết bị điện tử tiêu dùng (chẳng hạn như khung điện thoại di động và bảng mạch linh hoạt).
• Khả năng thích ứng với nguồn điện: Do đặc tính lưu trữ năng lượng, nó tạo ra tác động tức thời tối thiểu lên lưới điện, khiến nó phù hợp với môi trường sản xuất có công suất điện hạn chế.

Máy hàn điểm dòng điện xoay chiều (AC) sử dụng nguồn điện xoay chiều 50/60 Hz truyền thống.

Hạn chế và phạm vi áp dụng:

• Hạn chế: Nó có các điểm giao nhau bằng 0{0}}, dẫn đến nhiệt đầu vào không đồng đều và dễ bị nhiễu điện từ, gây khó khăn cho việc đảm bảo chất lượng hàn nhôm và dẫn đến mòn điện cực nhanh chóng.
• Phạm vi ứng dụng: Nó chủ yếu phù hợp cho các ứng dụng truyền thống có yêu cầu chất lượng hàn thấp, độ dày vật liệu lớn và ngân sách cực kỳ nhạy cảm về mặt chi phí, chẳng hạn như cấu hình nhôm kiến ​​trúc và vỏ thiết bị gia dụng thông thường. Trong lĩnh vực hàn hợp kim nhôm chính xác, nó phần lớn đã được thay thế bằng loại MFDC.

Các đặc tính vật lý độc đáo của hợp kim nhôm đòi hỏi công nghệ hàn điểm của chúng phải có độ chính xác điều khiển cao hơn và khả năng quản lý nhiệt vượt trội.

Chìa khóa của hàn nhôm là “tốc độ, độ chính xác và sức mạnh”. Máy hàn điểm MFDC đạt được điều này thông qua công nghệ điều khiển thích ứng, theo dõi sự dịch chuyển điện áp, dòng điện và điện cực theo thời gian thực-trong quá trình hàn và thực hiện các điều chỉnh mức mili giây{2}}dựa trên đường cong hàn đặt trước.

• Dạng sóng nhiều xung: Để giải quyết mâu thuẫn giữa điện trở cao của lớp oxit bề mặt nhôm và điện trở trong thấp (độ dẫn nhiệt cao), dạng sóng "Đa{1}} xung" được sử dụng:
• Xung đầu tiên (Làm nóng trước/phá vỡ): Sử dụng dòng điện nhỏ hơn để xuyên qua lớp oxit.
• Xung thứ hai (Hình thành điểm hàn): Dòng điện cao nhanh chóng hình thành điểm hàn.
• Xung cuối cùng (Rèn): Dòng điện giảm, kết hợp với áp suất làm đặc điểm hàn.
• Tính nhất quán của mối hàn: Hệ thống điều khiển thích ứng có thể duy trì đường kính mối hàn cuối cùng trong phạm vi dung sai tối thiểu ± 0,1 mm, đáp ứng đầy đủ các yêu cầu nghiêm ngặt về độ bền mối hàn trong các ứng dụng ô tô và hàng không vũ trụ.

Nhôm ở nhiệt độ cao rất dễ bị dính vào các điện cực đồng, dẫn đến hao mòn điện cực nhanh, vết lõm trong mối hàn và thường xuyên phải ngừng hoạt động để thay thế nắp. Đây là yếu tố chính hạn chế hiệu quả của hàn điểm nhôm.

• Làm mát tăng cường: Điều cần thiết là phải sử dụng hệ thống làm mát bằng nước bên trong có-dòng chảy, áp suất cao- cao để đảm bảo nhiệt độ đầu điện cực vẫn nằm trong phạm vi được kiểm soát.
• Kiểm soát áp suất: Áp suất điện cực phải cao hơn khoảng 20% ​​so với áp suất hàn thép để đảm bảo đủ khả năng kẹp phôi và xuyên qua màng oxit.
• Cải thiện tuổi thọ: Thông qua sự kết hợp giữa xi lanh khí nén có độ cứng cao và hệ thống làm mát được giám sát dòng chảy, tuổi thọ của điện cực có thể tăng từ 500 điểm truyền thống lên hơn 3.000 điểm, giảm đáng kể thời gian ngừng hoạt động và cải thiện Hiệu suất thiết bị tổng thể (OEE).

Máy hàn điểm nhôm hiện đại không bị giới hạn ở một độ dày duy nhất; khả năng thích ứng vật chất của chúng đã được mở rộng đáng kể:

• Phạm vi độ dày: Chúng có thể xử lý mọi thứ từ lá nhôm siêu mỏng 0,2 mm đến tấm dày 60 mm (yêu cầu các điện cực và quy trình đặc biệt).
• Khả năng tương thích: Ngoài nhôm nguyên chất và các hợp kim nhôm khác nhau (dòng 1xxx đến 7xxx), máy hàn điểm tiên tiến còn tương thích với việc nối nhiều kim loại khác nhau như thép không gỉ và hợp kim đồng, thậm chí có thể đạt được mối nối kim loại khác nhau.

Việc lựa chọn máy hàn điểm nhôm thích hợp đòi hỏi phải xem xét toàn diện các tình huống ứng dụng, tính chất vật liệu, yêu cầu về khối lượng sản xuất và ngân sách. Bảng dưới đây cung cấp thông tin tham khảo lựa chọn dựa trên các chỉ số chính:

Khuyến nghị lựa chọn:

1. Đối với hàn chính xác khối lượng-cao (Năng lượng mới/hàng không vũ trụ): Máy hàn điểm MFDC là giải pháp duy nhất đảm bảo hiệu quả và tỷ lệ chấp nhận cao.
2. Đối với các vật liệu siêu mỏng hoặc các tình huống có yêu cầu nghiêm ngặt về biến dạng nhiệt (Điện tử): Chọn máy hàn điểm CD, tận dụng các đặc tính phóng điện tức thời của nó.
3. Đối với hình học phức tạp hoặc sản xuất khối lượng-hỗn hợp cao, thấp{1}}: Ưu tiên Hệ thống hàn điểm MFDC tích hợp rô-bốt để đạt được khả năng sản xuất linh hoạt.
4. Đối với các ứng dụng nhạy cảm về chi phí{0}}có yêu cầu chất lượng thấp: Máy hàn điểm AC có thể được xem xét nhưng cần phải kiểm soát chặt chẽ các thông số quy trình.

Kết luận và triển vọng

Sự phát triển không ngừng của công nghệ máy hàn điểm nhôm là động lực chính trong việc thúc đẩy các mục tiêu phát triển bền vững và sản xuất vật liệu nhẹ toàn cầu. Từ công nghệ MFDC tiết kiệm năng lượng đến hệ thống CD tập trung vào độ chính xác và các giải pháp Tích hợp rô-bốt cực kỳ thông minh, các nhà sản xuất có rất nhiều lựa chọn đa dạng.

Bằng cách hiểu sâu sắc những ưu điểm và thông số kỹ thuật riêng biệt của từng loại máy hàn điểm, đồng thời điều chỉnh chúng cho phù hợp với nhu cầu sản xuất và đặc tính vật liệu, doanh nghiệp có thể chọn giải pháp tối ưu giúp cân bằng giữa hiệu suất, độ chính xác và hiệu quả về chi phí-, đảm bảo chất lượng mối hàn đáng tin cậy và duy trì vị trí dẫn đầu trên thị trường cạnh tranh.
